在工业自动化、电力监控、楼宇控制等严苛环境中，稳定可靠的通信是系统运行的基石。RSM3_485ECHT系列单路增强型高速RS-485隔离收发器，正是为应对高干扰、

多节点通信场景而设计的高集成化解决方案。它不仅实现了信号与电源的双重隔离，更在抗干扰、多节点支持与宽温工作等方面表现出色，成为通信系统中不可或缺的

一环。

一、产品概述

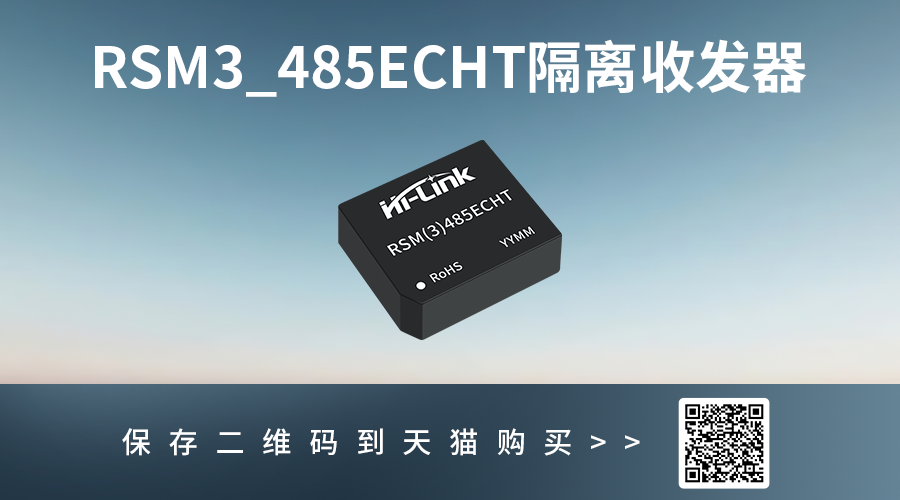

RSM3_485ECHT系列是一款高度集成的RS-485隔离收发模块，采用先进的IC集成化技术，将电源隔离、信号隔离、RS-485通信和总线保护四大功能融为一体。模块自带

隔离电源，支持2500VDC电气隔离，能有效抑制共模干扰、防止地环路引起的设备损坏，显著提升系统在恶劣环境下的通信可靠性。

该系列提供两种电压版本，精准匹配不同系统需求：

RSM3485ECHT：3.3V供电，专为3.3V系统优化，接口电平完全匹配

RSM485ECHT：5V供电，适用于传统5V系统，兼容性广泛

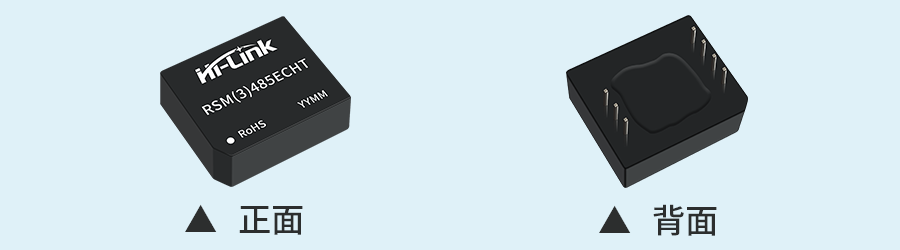

两种型号均支持最高500kbps通信速率，最多可连接256个节点，适用于中高速、多设备的工业总线网络。其紧凑的封装尺寸（19.50*16.50*7.10mm）和4g的轻量化

设计，便于嵌入各种设备中，实现即插即用的RS-485网络扩展。

二、核心优势

1. 高集成度，简化设计

模块内置隔离电源，无需外部隔离电源，大幅减少外围电路，降低布板难度与成本。单一路输入电源供电的设计，简化了系统电源架构，提升了整体可靠性。

2. 强隔离与全面保护

2500VDC隔离耐压，有效隔离噪声和电势差

内置ESD保护，防静电损坏

3. 优异的抗干扰性能

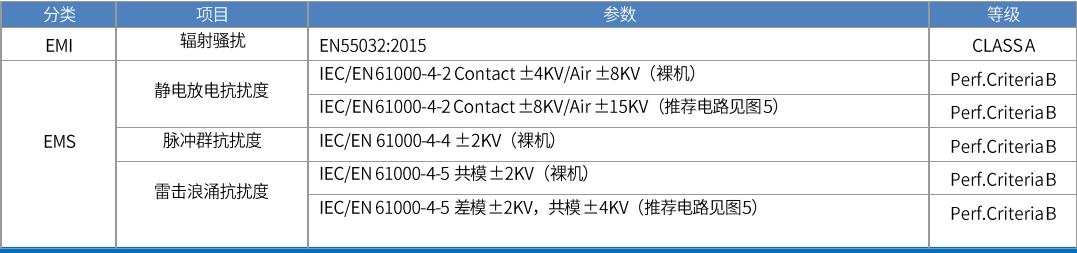

通过多项电磁兼容认证，确保在复杂电磁环境中稳定工作：

4. 宽温工作与高可靠性

工作温度范围：-40℃~ +85℃，适用于高温、低温交替的工业现场。采用阻燃耐热塑料外壳，自然空冷设计，确保长时间稳定运行。

参考资料：RSM3_485ECHT系列规格书V1.2.pdf

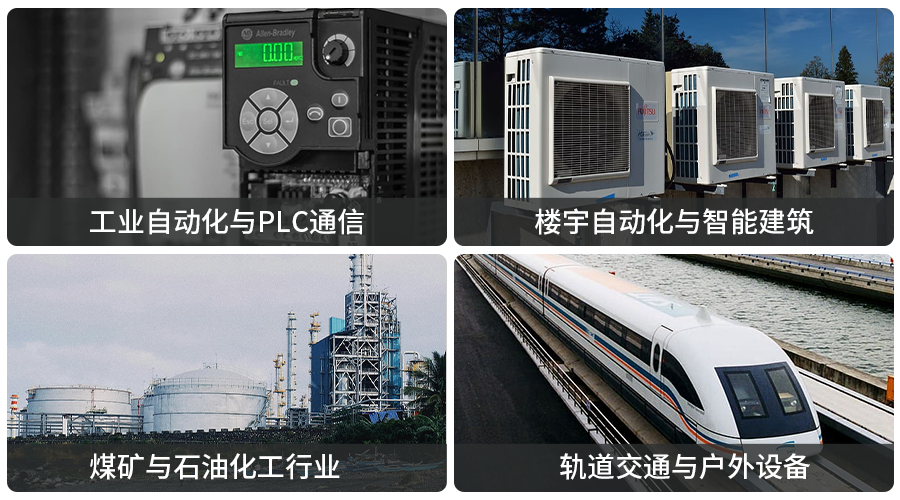

三、适用场景

1. 工业自动化与PLC通信

在PLC、变频器、伺服驱动器等设备之间建立稳定通信链路，抵御电机启停、变频器干扰等高噪声环境。模块的隔离特性可有效解决不同设备间的地电位差问题，避免

通信误码和设备损坏。

2. 电力监控与智能电网

适用于电表采集、配电监控、继电保护等场景，具备抗浪涌、抗群脉冲能力，适应电力现场复杂电磁环境。在智能电网建设中，为各类电力监测设备提供可靠的数据传输

通道。

3. 煤矿与石油化工行业

在易燃、易爆、高粉尘环境中实现设备联网与数据采集，模块本身具备高隔离与低辐射特性，保障系统安全。其宽温设计适应井下温差变化，确保通信不中断。

4. 楼宇自动化与智能建筑

用于暖通空调、照明控制、安防系统等RS-485网络，支持多节点、长距离布线，保障楼宇内系统稳定通信。模块的小尺寸便于集成到各种控制面板和设备中。

5. 轨道交通与户外设备

宽温设计适应户外极端气候，隔离特性有效解决不同设备间地电位差问题。在列车控制系统、站场设备联网等场景中，确保通信稳定可靠。

四、总结

RSM3_485ECHT系列不仅是一个RS-485收发器，更是一个系统级的隔离通信解决方案。它通过高度集成降低了设计复杂度，通过强隔离与保护提升了系统鲁棒性，通过

优异的EMC性能确保了在恶劣环境下的通信成功率。无论是新建项目还是改造升级，RSM3_485ECHT都能为您的RS-485网络提供一个可靠、简洁、高防护的通信接口。

它就像工业通信系统中的“保险丝”，在看不见的地方默默守护着每一比特数据的准确传输，为智能工业的可靠运行保驾护航
