HLK-B36
  • HLK-B36
  • HLK-B36
  • HLK-B36

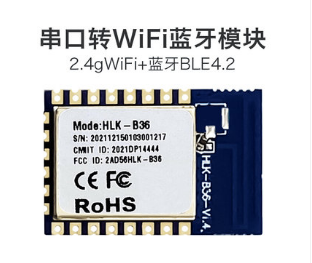

B36|串口转WiFi模块

智能家居/远程监控/医疗设备/电子产品 PageView : 7368

Apply Download Technical Support Purchase

串口转WiFi+BLE蓝牙模块

体积小巧/高性价比/配网升级简单


支持802.11b/g/n,XT804


288KB RAM/2MB FLASH


2.4G/1T1R WIFI,BLE 4.2


支持AP,STA及BLE混合模式


远程透传版本可选择阿里云
或涂鸦云


丰富的外设接口SPI/UART
/PWM/GPIO(需定制开发)

技术规格

TECHNICAL SPECIFICATIONS

无线参数

无线标准IEEE 802.11a/b/g/n
蓝牙标准-BLE4.2

频率范围2.412-2.484GHz

发射功率802.11b:+19+-2dBm(@11Mbps)
802.11b:+16+-2dBm(@54Mbps)
802.11b:+13+-2dBm(@HT20,HT40-MCS7)

接收灵敏度802.11b:-93dBm(@11Mbps,CCK)
802.11b:-87dBm(@54Mbps,OFDM)
802.11b:-73dBm(@HT20,MCS7)

天线

天线类型板载天线/外接天线

硬件参数

硬件接口UART/IIC/PWM/GPIO/SPI

工作电压3.3V(3.0-3.6V)

GPIO驱动Max:24ma

工作电流平均:~110mA;峰值:400mA

串口波特率110-921600bps

TCP/UDPTCP Clint:1个 TCP Server:3-5个

软件参数

无线网络类型AP/STA/BLE

安全机制WEP/WPA-PSK/WPA2-PSK

加密类型WEP64/WEP128/TKIP/AES

固件升级串口升级

网络协议TCP/UDP BLE4.2

用户配置AT+指令集/蓝牙配网

其他参数

外观尺寸24*16*1.5mm(不带插针)

环境标准工作温度:-40-85℃
工作湿度:10%-90%RH(不凝结)
存储温度:-40-125℃
存储湿度:10%-90%RH(不凝结)

供电要求

电源输入电压3.3-0.3VDC

空载运行电压110+-50mA

供电电流要求>=800mA


产品结构图

HARDWARE DESCRIPTION

硬件说明

PRODUCT STRUCTURE



功能说明

FUNCTION DESCRIPTION

产品HLK-B36支持串口转WIFI STA,串口转WIFI API模式

该模式下(STA模式),通过设置,将COM1的数据与WIFI的数据相互转换。
WIFI安全方面支持目前主流加密方式。

该模式下(AP模式),通过设置,将COM1的数据与WIFI的数据相互转换。
WIFI设备能连接到产品,成为WIFI局域网下的设备。
WIFI安全方面支持目前所有的加密方式。
