商品简介：HLK-LD2411S是海凌科24GHz毫米波雷达运动/微动人体测距传感器模组，采用一发一收天线架构、FMCW波形与智能算法，可精准检测运动/微动人体并实时上报距离，最远运动检测6m、微动检测3.5m，支持串口HEX输出，适用于AIoT各类智能场景。
微信扫码咨询
微信扫码前往商城
产品介绍：

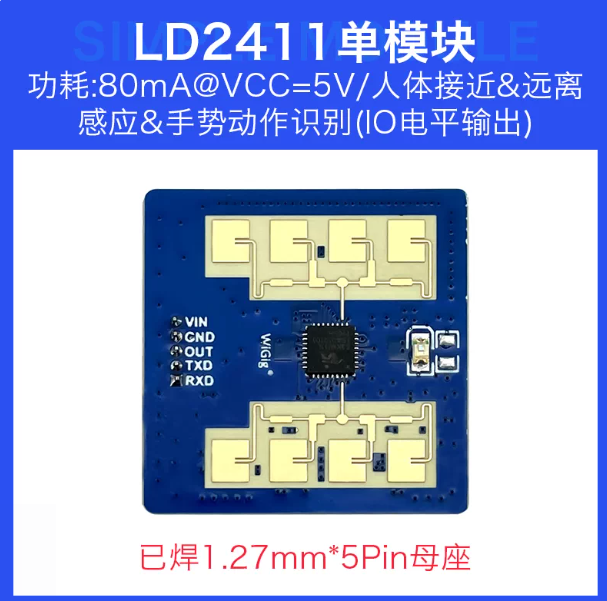

HLK-LD2411S是海凌科雷达系列的运动/微动人体感应测距传感器模组，包含极简化24GHz雷达传感器硬件和智能算法固件。硬件由24GHz毫米波雷达芯片、高性能一发一收微带天线和低成本MCU及外围辅助电路组成。雷达波束采用扁波束设计：E面探测范围±20°，H面探测范围±45°，用户可根据实际应用场景调整模块的放置方向。
智能算法固件采用FMCW波形和S3系列芯片专有的先进信号处理技术，可实现精准的人体测距和运动/微动人体感应。该参考设计适用于单目标场景，当存在多目标时，将选定回波能量最高的目标。
产品特点：
- 24GHz ISM频段，整合智能毫米波雷达单芯片和智能算法固件
- 精准室内/外人体运动/微动感应与距离检测
- 人体感应最远距离6m，微动人体感应最远距离3.5m
- 高精度测距：30~350cm ±5cm；350~600cm ±5%
- 探测角度：方位角±20°，俯仰角±45°（扁波束设计）
- 5V单电源供电，持续工作平均电流48mA@20Hz上报频率
- 提供可视化上位机工具，支持配置探测距离区间、按距离门设置灵敏度
- 支持蓝牙APP调试（HLKRadarTools），支持OTA固件升级
- 串口默认波特率256000，1停止位，无奇偶校验位
- 尺寸27.5mm×27.5mm，小巧紧凑，即插即用
规格参数：
- 工作频率： 24~24.25GHz
- 调制方式： FMCW
- 最大扫频带宽： 0.25GHz
- 最大等效全向辐射功率： 16.8dBm（典型16dBm）
- 距离探测范围（运动目标）： 0.3~6m
- 距离探测范围（微动目标）： 0.3~3.5m
- 测距精度（近距离）： 30~350cm ±5cm
- 测距精度（远距离）： 350~600cm ±5%
- 探测角度： 方位角±20°，俯仰角±45°
- 供电电压： 4.5~5.5V（典型5V）
- 供电能力要求： >200mA
- 平均工作电流： 48mA @20Hz上报频率（默认状态约52mA）
- 数据接口： UART（TTL电平，IO电平3.3V）
- 串口默认波特率： 256000，1停止位，无奇偶校验
- 数据输出格式： 串口HEX输出
- 蓝牙功能： 支持BLE蓝牙APP调试，广播名"HLK-LD2411-S_xxxx"
- 工作温度： -40℃~+85℃
- 外观尺寸： 27.5mm × 27.5mm
- 封装形式： 默认1.27mm×5Pin母座
