在轨道交通、工业控制、新能源等对电源可靠性要求严苛的领域，一款性能卓越的电源模块是整个系统稳定运行的基石。今天给大家介绍一个功能全面、性能强悍的200W 1/4砖电源模块系列——HLK-200MQ系列。该系列覆盖12V、24V、48V等多种输出电压型号，并提供了110VDC（铁路标准）、24VDC（工业标准）和540VDC（高压母线）三大输入电压平台，为您的多样化设计需求提供完整的“动力解决方案”。

一、产品概述

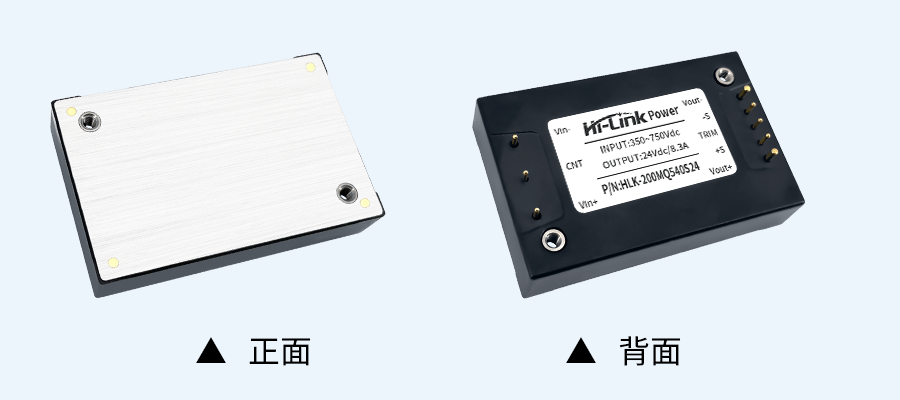

HLK-200MQ系列电源模块采用行业标准的1/4砖封装，在紧凑的尺寸内实现了200W的稳定输出功率。其专为严苛环境设计，特别是HLK-200MQ110S系列能满足铁路应用标准EN50155，是铁路系统、车载设备、工业自动化等场合的理想选择。

该系列模块基于三大电压平台设计，覆盖了从低压到高压的完整应用场景：

110VDC额定输入平台（HLK-200MQ110S系列） ：专为铁路和工业总线设计，拥有66-160VDC的宽电压输入范围，输入-输出隔离电压高达3000VAC，能够轻松应对电源电压剧烈波动的工况，是铁路应用的理想选择。

24VDC额定输入平台（HLK-200MQ24S系列） ：适用于工业控制、通信设备、安防监控等场合，拥有9-40VDC的超宽电压输入范围（4:1），输入-输出隔离电压2100VDC，并获得CE认证，是工业标准应用的优选方案。

540VDC额定输入平台（HLK-200MQ540S系列） ：专为高压直流母线系统设计，拥有350-750VDC的宽电压输入范围，输入-输出隔离电压2500VAC，效率高达89%，适用于光伏、储能、电力等高压应用场景。

无论您是需要为逻辑电路供电的低压大电流，还是为电机或总线供电的高电压，这个系列都能完美覆盖。

参考资料：HLK-200MQ系列电源模块规格书

二、技术亮点

高效率与宽工作温度：模块效率最高可达90%（110V和24V）和89%（540V）。得益于其优异的设计，其工作基板温度范围宽达 -40℃至+105℃ ，并可根据温度降额曲线进行安全使用，能轻松应对高温或极寒环境。

该系列电源模块具备全面的智能保护功能，为系统安全保驾护航：

输入欠压保护：防止输入电压过低导致系统异常。

输出过流、短路保护：采用打嗝式保护模式，故障消除后可自恢复，极大提高了系统的容错性。

输出过压、过温保护：确保模块在异常状态时及时切断输出，保障自身与后级负载安全。

高隔离电压与EMC性能：

110V输入：输入-输出隔离电压高达3000VAC，输入-外壳达到2100VAC，符合铁路标准EN50155。

24V输入：输入-输出隔离电压2100VDC，输入-外壳2100VDC，获得CE认证。

540V输入：输入-输出隔离电压2500VAC，输入-外壳2100VAC，获得CE认证。

EMC特性具备优秀的传导和辐射骚扰能力，以及高达10V/m的辐射抗扰度，能稳定工作在复杂的电磁环境中。

灵活的调控功能：模块还支持远程遥控及远端补偿、输出电压调节（TRIM）等功能，大大增加了电源调控灵活性。其中TRIM功能支持输出电压在标称值的基础上进行微调。

三、应用场景

凭借其高可靠性、宽压输入和丰富的功能，该系列电源模块在多个领域都能发挥关键作用。

铁路与轨道交通：这是HLK-200MQ110S系列产品的最核心应用领域。完全符合EN50155标准，使其能完美应用于列车控制系统、车载信号系统、列车信息娱乐系统、照明系统、车门控制、空调控制等设备。110VDC的额定输入直接适配铁路车辆蓄电池电压，而66-160VDC的宽压输入特性则能从容应对列车供电网的剧烈波动。

工业自动化：在严苛的工厂环境中，HLK-200MQ24S系列为PLC、工业计算机、伺服系统、传感器阵列提供稳定可靠的直流电源。9-40VDC的宽输入范围使其能适配多种工业总线电压（如12V、24V系统），高隔离电压和强EMC抗扰特性确保了在变频器、大电机等强干扰源附近依然能稳定工作。

新能源与电力：HLK-200MQ540S系列可应用于光伏逆变器监控系统、储能系统BMS、智能电网监测设备等，其350-750VDC的宽输入范围非常适合高压直流母线系统（如光伏阵列输出电压、储能电池组电压等），为高压电力电子设备提供稳定可靠的辅助电源。CE认证更助力产品出口欧洲市场。

通信与安防：为基站设备、微波传输设备、安防监控系统提供高可靠性电源解决方案，24V输入平台特别适合通信机房的-48V或24V直流供电系统。

四、总结

总的来说，HLK-200MQ系列200W 1/4砖DC-DC电源模块系列是一个经过精心设计、性能强大且应用灵活的产品家族。全输出电压覆盖让工程师在整个产品线设计中可以实现电源方案的归一化，大大简化了物料管理与选型工作。无论是在飞驰的列车上，还是在忙碌的工厂车间，亦或是在新能源电站的监控室里，本系列电源模块都能成为您系统中最值得信赖的“动力心脏”。如果您正在寻找一款高性价比、高可靠性的200W DC-DC电源解决方案，HLK-200MQ系列绝对值得您重点关注！
